Τι είναι η Επαφή Συγκόλληση;
Για ΚΑΕ που παράγουν ρελέ, συσκευές διανομής και συσκευές LV, η επιλογή υλικού από μόνη της δεν καθορίζει την καταλληλότητα των εξαρτημάτων. Η συγκόλληση επαφής πρέπει να διατηρεί την ηλεκτρική συνέχεια, με το φέρον υπόστρωμα να παρέχει ταυτόχρονα τη μηχανική υποστήριξη και την απαραίτητη διατομή-για το ρεύμα φορτίου.

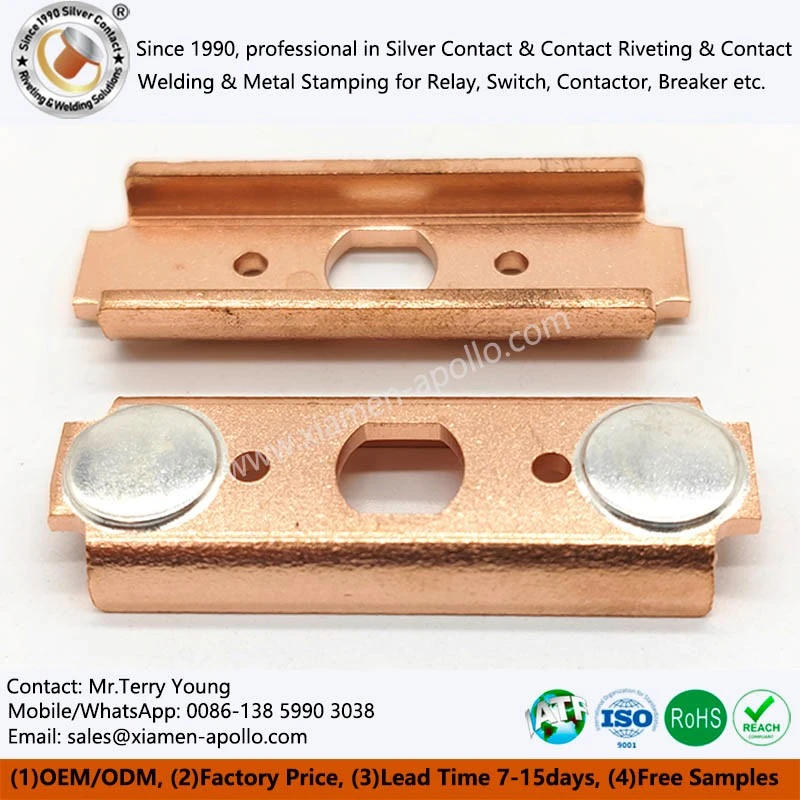

Αυτά τα συγκολλημένα υποσυστήματα ενσωματώνουν ένα στρώμα επαφής-με βάση το ασήμι με μια βάση τερματικού χαλκού ή ορείχαλκου. Η βέλτιστη μέθοδος σύνδεσης είναι συνάρτηση της μεταλλουργίας επαφής, του σχήματος φορέα, του ονομαστικού ρεύματος, της δύναμης μηχανικής έλξης-και της απόδοσης παραγωγής. Ενώ η συγκόλληση με αντίσταση παραμένει η τυπική προσέγγιση για τη στερέωση των επαφών σε αγώγιμους βραχίονες, τα επαναλαμβανόμενα αποτελέσματα εξαρτώνται από τη διαχείριση της πίεσης συγκόλλησης, της εισροής θερμότητας, του χρονισμού, της φθοράς των ηλεκτροδίων και της φυσικής τοποθέτησης κάθε τεμαχίου επαφής.
Τεχνικές Προδιαγραφές & Υλικά Ασημένιας Επαφής Συγκολλημένης Συναρμολόγησης για Επαφέα
| Τεχνικές Παράμετροι | Τιμή προδιαγραφής |
| Ηλεκτρική αγωγιμότητα | 80 − 95% ΟΣΔΕ |
| Αντοχή σε διάτμηση (Σύνδεση) | 150 − 220 MPa |
| Σκληρότητα επαφής | 70 − 110 HV |
| Επικοινωνήστε με την Αντίσταση | 0.3 − 0.8 mΩ |
Διαδικασία Κατασκευής & Μηχανικός Έλεγχος Ράβδων Χαλκού Silver Contact Joining
Επαγωγική θέρμανση υψηλής συχνότητας:Χρησιμοποιώντας τοπικές γεννήτριες επαγωγής μέσης και υψηλής συχνότητας (700 − 900 μοίρες), η διαδικασία Copper Contact Silver Welded επιτυγχάνει ταχεία θερμική είσοδο με ελάχιστη επηρεαζόμενη από τη θερμότητα ζώνη, αποτρέποντας τη μεταλλουργική υποβάθμιση του άκρου πολύτιμου μετάλλου.
Αυτοματοποιημένη τροφοδοσία και ευθυγράμμιση:Οι γραμμές παραγωγής ενσωματώνουν δονητικούς τροφοδότες μπολ υψηλής ακρίβειας με οπτικούς αισθητήρες κλειστού βρόχου και ρομποτικές λαβές, διασφαλίζοντας την ακριβή τοποθέτηση των ασημένιων κουμπιών σε σφραγισμένες χάλκινες βάσεις πριν από τη θερμική σύνδεση.
Βελτιστοποίηση Μεταλλουργίας Διεπιφανειών:Τα μέταλλα πλήρωσης συγκόλλησης επαφών ρέουν ομοιόμορφα μέσω τριχοειδούς δράσης κατά μήκος της διεπαφής, εξαλείφοντας τους κινδύνους μικροκενών, πορώδους και αποκόλλησης κατά τη διάρκεια μηχανικού κύκλου υψηλής συχνότητας.
Διασφάλιση Ποιότητας In-Line:Κάθε παρτίδα συγκόλλησης ακριβείας για ανταλλακτικά χαλκού υποβάλλεται σε καταστροφική δοκιμή διάτμησης, προβολή οπτικού προφίλ και αυτοματοποιημένο έλεγχο αντίστασης για την επαλήθευση της δομικής ακεραιότητας και της συμμόρφωσης με αυστηρά πρότυπα αυτοκινήτου και βιομηχανίας.
Συχνές ερωτήσεις σχετικά με τις συναρμολογήσεις επαφής Welded Ag
Μπορούν τα Welded Ag Contact Assmbles να προσαρμοστούν από σχέδια;
+
-
Ναί. Η γεωμετρία επαφής, το προφίλ υποστρώματος, η ποιότητα υλικού, η θέση συγκόλλησης και οι απαιτήσεις διαστάσεων μπορούν να αναπτυχθούν από σχέδια ή δείγματα πελατών. Για ανασκόπηση μηχανικής, το σχέδιο θα πρέπει να προσδιορίζει τις κρίσιμες διαστάσεις, τις απαιτήσεις υλικών, τις ηλεκτρικές ονομασίες και τα κριτήρια επιθεώρησης, ώστε η διαδικασία συγκόλλησης να μπορεί να αξιολογηθεί σε σχέση με το τελικό εξάρτημα.
Ποιες πληροφορίες απαιτούνται για μια προσφορά Copper Contact Silver Welded;
+
-
Μια προσφορά απαιτεί συνήθως το υλικό επαφής, το υλικό υποστρώματος, το σχέδιο εξαρτημάτων, τις διαστάσεις επαφής, τη θέση συγκόλλησης, την ηλεκτρική βαθμολογία, την αναμενόμενη ποσότητα παραγγελίας και τις απαιτήσεις επιθεώρησης. Η παροχή αυτών των λεπτομερειών στο στάδιο RFQ μειώνει τις τεχνικές παραδοχές και επιτρέπει την αξιολόγηση των εργαλείων, της επιλογής διαδικασίας, της ανάπτυξης δειγμάτων και των απαιτήσεων παραγωγής μαζί.
Ποια είναι η τυπική ελάχιστη ποσότητα παραγγελίας (MOQ) για παραγγελίες χονδρικής;
+
-
Οι τυπικές διαμορφώσεις έχουν MOQ που ξεκινά από 1.000 τεμάχια, ενώ τα πλήρως προσαρμοσμένα πρωτότυπα OEM μπορούν να προγραμματιστούν με ευέλικτα μεγέθη παρτίδων για αρχικές δοκιμές Ε&Α.
Υπάρχουν διαθέσιμες επιλογές αργύρου-νικελίου ή οξειδίου αργύρου-καδμίου;
+
-
Παρέχουμε διάφορες ποιότητες υλικών επαφής, συμπεριλαμβανομένων των AgNi10, AgNi15, AgSnO2 και AgCu, που ταιριάζουν ακριβώς με τις απαιτήσεις σας για ηλεκτρικό φορτίο και τις εντολές περιβαλλοντικής συμμόρφωσης.
Τι χρόνο παράδοσης μπορούν να περιμένουν οι ομάδες μηχανικών για προσαρμοσμένα εργαλεία;
+
-
Οι προσαρμοσμένες μήτρες σφράγισης και οι αυτοματοποιημένες ρυθμίσεις εξαρτημάτων συγκόλλησης απαιτούν συνήθως 10 έως 15 ημέρες από την τελική έγκριση του σχεδίου έως το αρχικό δείγμα των διατάξεων συγκόλλησης με σφραγίδα επαφής με ασημί.
