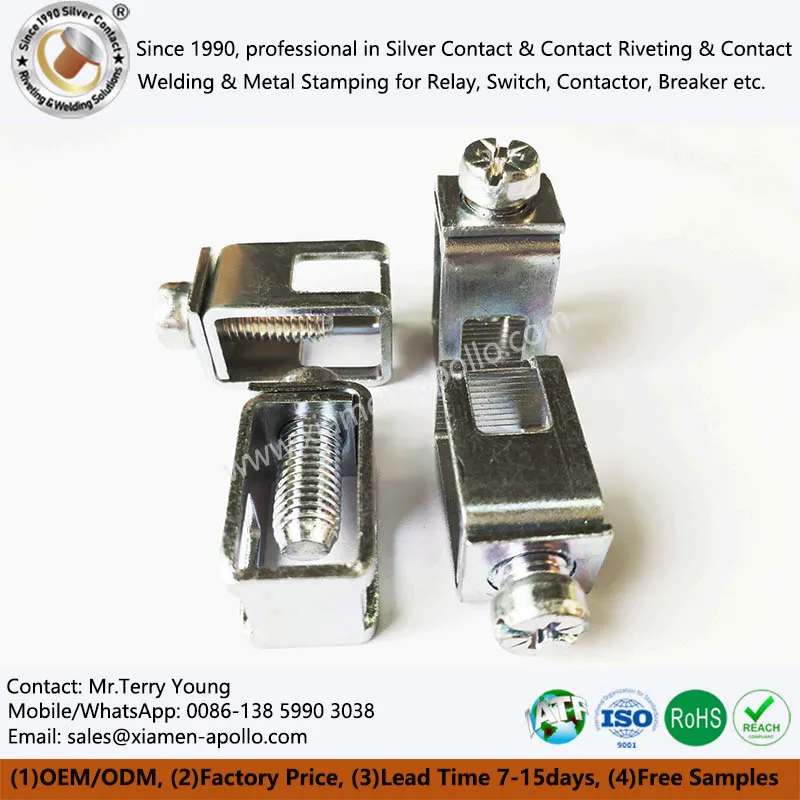

Βιδωτοί ακροδέκτες στερέωσης

Οι ακροδέκτες βιδωτών συνδετήρων, γνωστοί και ως βιδωτικοί ακροδέκτες ή μπλοκ ακροδεκτών, είναι απαραίτητα εξαρτήματα στις ηλεκτρικές συνδέσεις. Παρέχουν έναν αξιόπιστο και ασφαλή τρόπο σύνδεσης καλωδίων χωρίς συγκόλληση, καθιστώντας τα ευέλικτα για διάφορες εφαρμογές όπως ηλεκτρικούς πίνακες, βιομηχανικό εξοπλισμό, συστήματα αυτοκινήτου, τηλεπικοινωνίες και άλλα. Αυτά τα τερματικά αποτελούνται συνήθως από ένα μονωτικό σώμα, συνήθως κατασκευασμένο από πλαστικό ή σύνθετα υλικά, και ένα αγώγιμο μεταλλικό εξάρτημα, συχνά χαλκό ή κράματα χαλκού. Ο μηχανισμός σύσφιξης, ο οποίος μπορεί να είναι μια βίδα, μια πλάκα σύσφιξης ή άλλοι τύποι συνδετήρων, συγκρατεί το σύρμα στη θέση του πάνω στην αγώγιμη λωρίδα για να εξασφαλίσει μια σταθερή ηλεκτρική σύνδεση.

Αποστολή ερώτησής

Περιγραφή προϊόντων

Οι ακροδέκτες βιδωτών συνδετήρων, που αναφέρονται επίσης ως μπλοκ ακροδεκτών τύπου βίδας, είναι βασικά εξαρτήματα στα σύγχρονα ηλεκτρικά και ηλεκτρομηχανολογικά συστήματα. Παρέχουν μια επαναχρησιμοποιήσιμη μέθοδο επαφής με πίεση-για τη στερέωση των καλωδίων σε μια ηλεκτρική συσκευή ή τη διασύνδεση στοιχείων κυκλώματος. Η βασική δομή συνήθως περιλαμβάνει:

Πλαίσιο πτύχωσης ακροδεκτών– η μηχανική βάση όπου στερεώνονται τα καλώδια.

Ηλεκτρικές Επαφές Trimetal– προσφέρει βελτιστοποιημένη αγωγιμότητα και αντίσταση τόξου.

Βίδα σφιγκτήρα– όπως η συνήθως χρησιμοποιούμενη ψευδάργυρη βίδα M4, που επιτρέπει τη στερέωση υπό πίεση.

Μονωμένη κατοικία– παροχή διηλεκτρικής προστασίας και φυσικής υποστήριξης.

Αυτοί οι τερματικοί σταθμοί έχουν σχεδιαστεί τόσο για σιδηροδρομικές εγκαταστάσεις-τοποθετημένες σε πίνακα όσο και για εγκαταστάσεις DIN-και εφαρμόζονται ευρέως σε συσκευές μεταγωγής χαμηλής{{2}τάσης, όπως ακροδέκτες διακόπτη αέρα, έξυπνους διακόπτες κυκλώματος και πίνακες διανομής σε οικιακές, εμπορικές και βιομηχανικές εφαρμογές.

Βασικά πλεονεκτήματα των ακροδεκτών βιδωτών συνδετήρων

Ασφαλής Σύνδεση

Ο μηχανισμός ακροδεκτών τύπου βιδωτού σφιγκτήρα εξασφαλίζει υψηλή δύναμη σύσφιξης, μειώνοντας τον κίνδυνο χαλαρών επαφών ή θερμικής αστοχίας.

Ευστροφία

Υποστηρίζει ένα ευρύ φάσμα μεγεθών και τύπων συρμάτων, από λεπτούς-κλωνωτούς έως άκαμπτους αγωγούς.

Modular Design

Τα μπλοκ ακροδεκτών τύπου σφιγκτήρα{0}}επιτρέπουν την εύκολη επέκταση και τις αρθρωτές διατάξεις καλωδίωσης σε πάνελ και ντουλάπια.

Επαναχρησιμοποίηση

Οι ακροδέκτες του σφιγκτήρα πίεσης μπορούν να σφίξουν και να χαλαρώσουν πολλές φορές χωρίς να υποβαθμιστεί η σύνδεση.

M4 Zinc Plating Screw Wire Terminal

Προσαρμόσιμα μοντέλα και διαμορφώσεις

Προσφέρουμε μια μεγάλη γκάμα μοντέλων με πλήρως προσαρμόσιμες προδιαγραφές για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών. Οι επιλογές προσαρμογής περιλαμβάνουν:

Μέγεθος βίδας και τύποι σπειρώματος	M2, M3, M4, M5 και άλλοι τύποι νημάτων κατόπιν αιτήματος.
Επιλογές τοποθέτησης	Βάση πίνακα, βάση PCB ή συμβατότητα ράγας DIN.
Terminal Pitch και Poles	Διατίθεται σε 1P έως 24P ή περισσότερο, με ευέλικτη απόσταση μεταξύ των λωρίδων ακροδεκτών στυλ σφιγκτήρα-.
Τρέχουσες αξιολογήσεις	Μοντέλα που υποστηρίζουν από 5Α έως 100Α ανάλογα με το σχεδιασμό.
Χρώματα μόνωσης	Προσαρμοσμένα χρώματα για εύκολη αναγνώριση φάσης ή πολικότητας.
Επιλογές επιμετάλλωσης	Επιφάνειες επαφής με-επικασσιτερωμένο, επινικελωμένο- ή επάργυρο-με βάση τις απαιτήσεις απόδοσης.

Επιπλέον, τα μπλοκ ακροδεκτών σύσφιξης μπορούν να διαμορφωθούν με ή χωρίς δοκιμαστικές υποδοχές, βραχυκυκλωτήρες ή ετικέτες σήμανσης, επιτρέποντας την ευκολότερη αναγνώριση και συντήρηση του κυκλώματος.

Screw Fastener Terminals Hardware Fasteners forSwitch/Contactor/Circuit Breaker/Relay/Fuse,etc

Αποσυναρμολόγηση της δομής ακροδεκτών μπλοκ

Η αποσυναρμολόγηση μιας δομής μπλοκ ακροδεκτών σύνδεσης βιδωτού σφιγκτήρα περιλαμβάνει συνήθως τα ακόλουθα βήματα:

Κλείστε το ρεύμα:Πριν ξεκινήσετε τη διαδικασία αποσυναρμολόγησης, βεβαιωθείτε ότι το κύκλωμα είναι απενεργοποιημένο για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας.
Αφαιρέστε το κάλυμμα ακροδεκτών:Χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τις βίδες που συγκρατούν το κάλυμμα του ηλεκτρικού μπλοκ ακροδεκτών του συνδετήρα καλωδίων στη θέση του. Σηκώστε προσεκτικά το κάλυμμα από το μπλοκ ακροδεκτών.
Χαλαρώστε τις βίδες:Χρησιμοποιήστε ένα κατσαβίδι για να χαλαρώσετε τις βίδες που συγκρατούν τα καλώδια στο μπλοκ ακροδεκτών ράγας. Προσέξτε να μην καταστρέψετε τα καλώδια ή το μπλοκ ακροδεκτών.
Αφαιρέστε τα καλώδια:Μόλις χαλαρώσουν οι βίδες, τραβήξτε απαλά τα καλώδια έξω από το μη-μη τυπικό συρμάτινο πλαίσιο.
Αφαιρέστε το μπλοκ τερματικού:Εάν είναι απαραίτητο, χρησιμοποιήστε ένα κατσαβίδι για να αφαιρέσετε τις βίδες που συγκρατούνΒίδα σφιγκτήραστον πίνακα ή στο πλαίσιο. Σηκώστε προσεκτικά το πλαίσιο σύσφιξης του ακροδέκτη σιδήρου του μετρητή κυκλώματος έξω από τον πίνακα ή το πλαίσιο.

Συμπερασματικά, οι κοχλιωτοί μπλοκ ακροδεκτών σφράγισης είναι απαραίτητα εξαρτήματα σε ηλεκτρικά και μηχανικά συστήματα, παρέχοντας μια αξιόπιστη και αποτελεσματική μέθοδο για τη σύνδεση καλωδίων με ηλεκτρικές συσκευές. Κατανοώντας τα χαρακτηριστικά του προϊόντος, τα πλεονεκτήματα του υλικού, τις επιλογές προσαρμογής και τη διαδικασία αποσυναρμολόγησης, οι χρήστες μπορούν να εξασφαλίσουν τη σωστή εγκατάσταση και συντήρηση των ακροδεκτών βιδωτών συνδετήρων σε διάφορες εφαρμογές.

Screw Terminal Structure Disassembled
