Επίδραση του πάχους της επίστρωσης στη διάρκεια ζωής των επαφών-επιχρυσωμένων

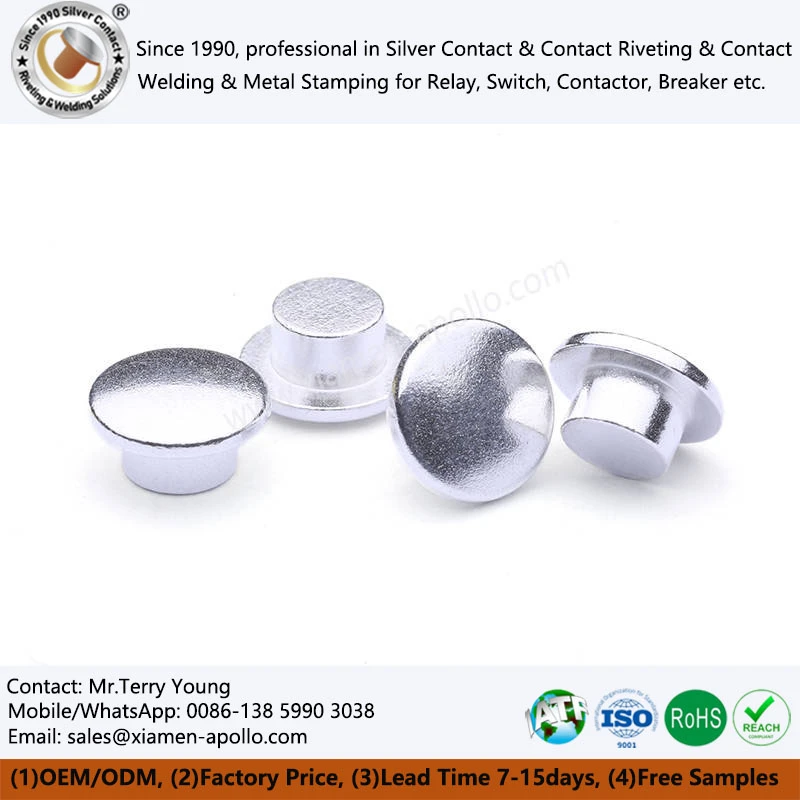

Οι Ag Plated Contacts παίζουν κρίσιμο ρόλο στη μετάδοση σήματος και ενέργειας σε ηλεκτρονικές συσκευές. Σε πρακτικές εφαρμογές, οι επάργυρες ηλεκτρικές επαφές συχνά επηρεάζονται από τη φθορά του φουσκώματος, η οποία μπορεί να οδηγήσει σε αυξημένη αντίσταση επαφής και ακόμη και αστοχία. Ο άργυρος (Ag) είναι ιδανικό υλικό για επιστρώσεις επιφανειών σε ηλεκτρικές επαφές λόγω της εξαιρετικής ηλεκτρικής και θερμικής αγωγιμότητας του, καθώς και της αντοχής του στη διάβρωση. Ωστόσο, η επίδραση του πάχους επικάλυψης Ag στη διάρκεια ζωής της ηλεκτρικής επαφής παραμένει ένα θέμα που δεν χαρακτηρίζεται καλά. Αυτή η εργασία διερευνά πειραματικά την ηλεκτρική διάρκεια ζωής επικαλύψεων Ag ποικίλου πάχους υπό συνθήκες φθοράς τσακίσματος.

2.1 Προετοιμασία δείγματος
Τα πειραματικά δείγματα ήταν εγκάρσιες-κυλινδρικές ηλεκτρικές επαφές Silver κατασκευασμένες από κράμα χαλκού CuSn4 (που περιέχει 4% κασσίτερο). Ένα στρώμα νικελίου (Ni) πάχους 2 μm επιμεταλλώθηκε στην επιφάνεια του υποστρώματος ως φράγμα διάχυσης, ακολουθούμενο από τέσσερα διαφορετικά πάχη καθαρού Ag: 1,3 μm, 2 μm, 4 μm και 5 μm.

2.2 Πειραματικές συνθήκες
Θερμοκρασία: 23 βαθμοί
Σχετική Υγρασία: 10%
Συχνότητα: 30 Hz
Κανονική δύναμη: 3 N

2.3 Μέθοδος δοκιμής
Οι δοκιμές διεξήχθησαν με τη χρήση ενός ελεγκτή φθοράς φρέζας. Η διάρκεια ζωής της επαφής με επίστρωση αργύρου προσδιορίστηκε παρακολουθώντας τις αλλαγές στην αντίσταση επαφής. Η αστοχία επαφής προσδιορίστηκε όταν η αντίσταση επαφής υπερέβαινε 10 φορές την αρχική αντίσταση.

3.1 Επίδραση του πάχους της επιμετάλλωσης στην ηλεκτρική ζωή
Τα πειραματικά αποτελέσματα δείχνουν ότι το πάχος του στρώματος επάργυρης επηρεάζει σημαντικά τις διμεταλλικές επαφές με την επάργυρη διάρκεια ζωής:
Επιμετάλλωση 1,3 μm: Η ηλεκτρική ζωή ήταν η μικρότερη, με περίπου 5 × 104 κύκλους φρέζας.
Επιμετάλλωση 2 μm: Η ηλεκτρική διάρκεια ζωής ήταν περίπου 1 × 105 κύκλοι φρέζας.
Επιμετάλλωση 4 μm: Η ηλεκτρική διάρκεια ζωής ήταν περίπου 2 × 105 κύκλοι φρέζας.
Επιμετάλλωση 5 μm: Η ηλεκτρική διάρκεια ζωής ήταν η μεγαλύτερη, ξεπερνώντας τους 3 × 105 κύκλους φρέζας.

3.2 Ανάλυση μηχανισμών φθοράς επίστρωσης
Οι παρατηρήσεις με ηλεκτρονικό μικροσκόπιο σάρωσης (SEM) αποκάλυψαν ότι οι κύριες εκδηλώσεις της φθοράς της φθοράς στην επίστρωση αργύρου είναι:
Αστοχία φθοράς: εμφανίζονται σημάδια φθοράς στην επιφάνεια επίστρωσης και το στρώμα αργύρου σταδιακά λεπταίνει μέχρι να αποκαλυφθεί το στρώμα νικελίου.
Αποτυχία οξείδωσης: σχηματίζεται ένα φιλμ οξειδίου στο στρώμα αργύρου, αυξάνοντας την αντίσταση επαφής.
Με την αύξηση του πάχους της επίστρωσης, ο χρόνος για την αστοχία φθοράς παρατείνεται και μειώνεται ο αντίκτυπος της αστοχίας οξείδωσης, βελτιώνοντας έτσι την ηλεκτρική ζωή.

3.3 Μοντέλο σχέσης μεταξύ ηλεκτρικής ζωής και πάχους επίστρωσης
Με βάση πειραματικά δεδομένα, δημιουργήθηκε ένα μοντέλο σχέσης μεταξύ της ηλεκτρικής ζωής (N) και του πάχους επικάλυψης αργύρου (t):
N=k⋅tⁿ

όπου k είναι η υλική σταθερά και n ο εκθετικός παράγοντας. Τα αποτελέσματα της προσαρμογής δείχνουν ότι n≈1,5, υποδεικνύοντας ότι η ηλεκτρική ζωή αυξάνεται μη γραμμικά με το πάχος της επίστρωσης.

Το πάχος του στρώματος επάργυρης επηρεάζει σημαντικά τη διάρκεια ζωής τουΕπιχρυσωμένες Ηλεκτρικές Επαφές; Όσο πιο παχύ είναι το στρώμα επάργυρης, τόσο μεγαλύτερη είναι η διάρκεια ζωής.

Καθιερώθηκε ένα μοντέλο ποσοτικής σχέσης μεταξύ του πάχους της επιμετάλλωσης και της ηλεκτρικής διάρκειας ζωής, παρέχοντας μια βάση για το σχεδιασμό ηλεκτρικής επαφής.
Σε πρακτικές εφαρμογές, συνιστάται η επιλογή κατάλληλου πάχους επάργυρης με βάση τις απαιτήσεις αξιοπιστίας για εξισορρόπηση κόστους και απόδοσης.
