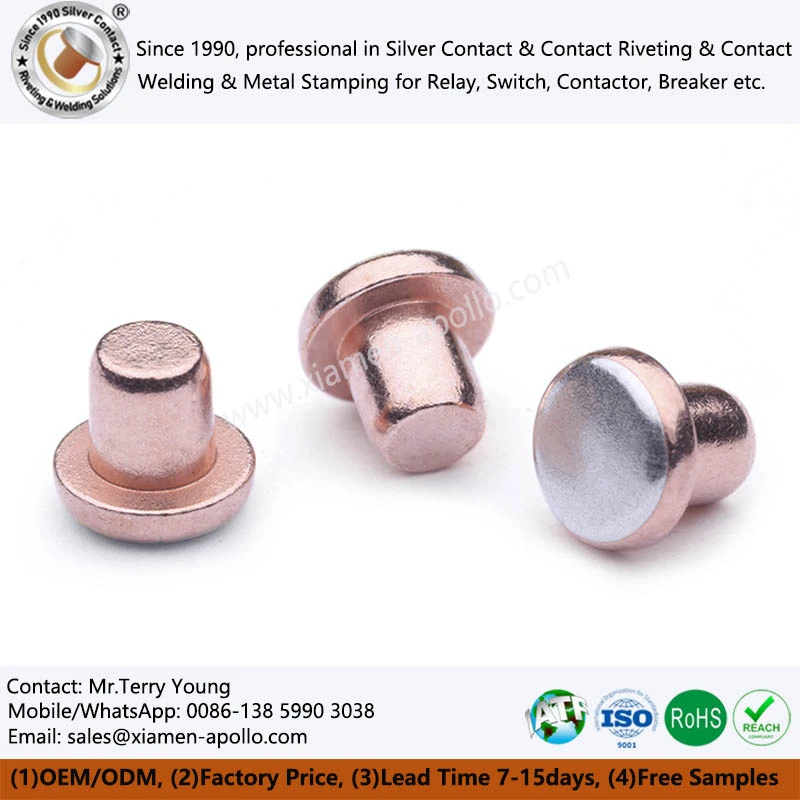

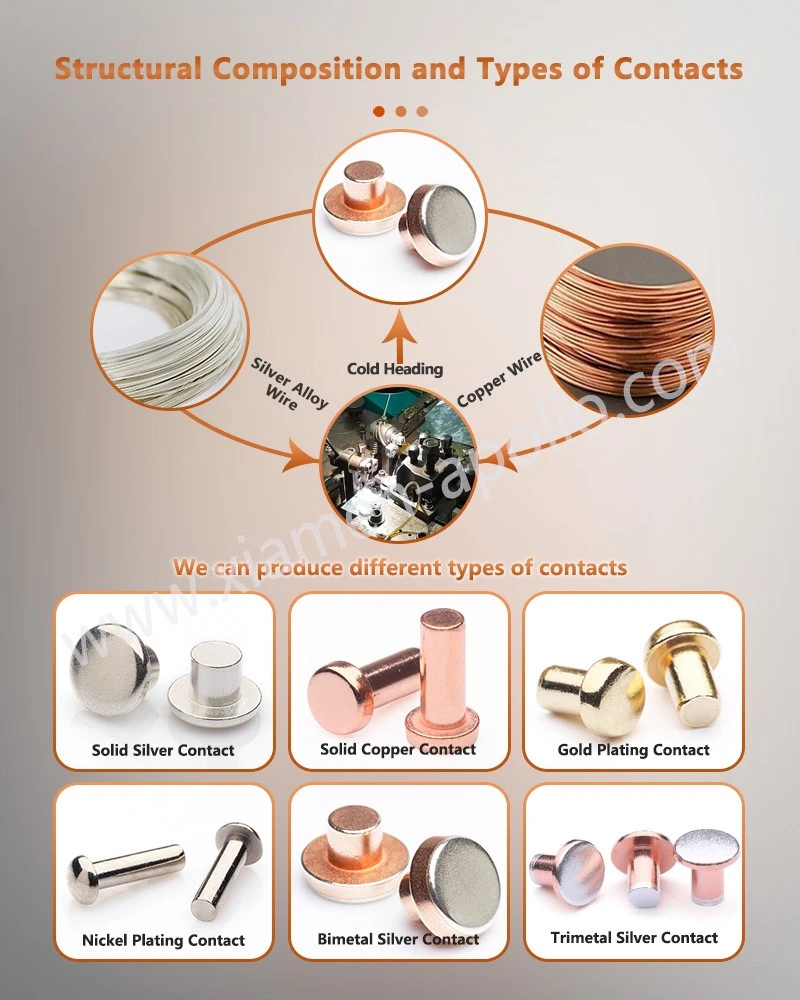

Οι διμεταλλικές επαφές με πριτσίνια αποτελούνται από πολλαπλά στρώματα διαφορετικών υλικών, που συνήθως διαθέτουν ένα στρώμα εργασίας-με βάση το ασήμι, ένα ενδιάμεσο στρώμα μετάβασης και ένα στρώμα βάσης από χαλκό ή χάλυβα. Αυτή η πολυστρωματική σχεδίαση επιτρέπει στις επαφές να επιδεικνύουν εξαιρετική απόδοση σε διάφορες πτυχές.Όσον αφορά την ηλεκτρική αγωγιμότητα, το στρώμα εργασίας χρησιμοποιεί ασήμι ή κράματα αργύρου υψηλής καθαρότητας-, εξασφαλίζοντας χαμηλή αντίσταση επαφής και υψηλή αγωγιμότητα στις ηλεκτρικές συνδέσεις. Αυτό είναι ζωτικής σημασίας για ηλεκτρικά προϊόντα που απαιτούν συχνή εναλλαγή ή πρέπει να φέρουν υψηλά ρεύματα. Σε εφαρμογές ρελέ, η σύνθετη δομή εξισορροπεί την ανάγκη για χαμηλή αντίσταση επιφανειακής επαφής με τις απαιτήσεις μηχανικής αντοχής της βάσης, επιτυγχάνοντας έτσι υψηλότερη ικανότητα μεταφοράς ρεύματος- σε ένα συμπαγές μέγεθος.
Όσον αφορά την αντοχή στη φθορά και την ηλεκτρική μακροζωία, οι διμεταλλικές επαφές αργύρου παρουσιάζουν εξαιρετική αντοχή στη διάβρωση του τόξου. Με την ενσωμάτωση κατάλληλων ποσοτήτων τροποποιητικών στοιχείων-όπως το νικέλιο, το οξείδιο του καδμίου ή το οξείδιο του κασσιτέρου-στο στρώμα εργασίας, η αντοχή του υλικού στη συγκόλληση και στη διάβρωση τόξου ενισχύεται σημαντικά. Αυτό επιτρέπει στις επαφές να διατηρούν μια σχετικά λεία επιφάνεια εργασίας κατά τη διάρκεια παρατεταμένης-λειτουργίας υψηλής συχνότητας, ελαχιστοποιώντας την υποβάθμιση της απόδοσης που προκαλείται από τη φθορά του τόξου και επεκτείνοντας αποτελεσματικά τη συνολική διάρκεια ζωής των επαφών, των διακοπτών και των ρελέ.
Όσον αφορά τον έλεγχο της αύξησης της θερμοκρασίας, η πολυστρωματική σχεδίαση των διμεταλλικών ηλεκτρικών επαφών βοηθά στη βελτιστοποίηση της αγωγιμότητας και της διανομής της θερμότητας. Κατά τη λειτουργία, το στρώμα αργύρου παρέχει μια διαδρομή χαμηλής-αντίστασης για την ελαχιστοποίηση της θέρμανσης Joule, ενώ το υλικό βάσης (όπως ο χαλκός) προσφέρει υψηλή θερμική αγωγιμότητα, μεταφέροντας γρήγορα τη θερμότητα στις δομές που διαχέουν-τη θερμότητα. Αυτό ελέγχει αποτελεσματικά την αύξηση της θερμοκρασίας στην περιοχή επαφής και βελτιώνει τη θερμική σταθερότητα του συστήματος. Η πρακτική εφαρμογή σε επαφέες υψηλής-ρεύματος έχει αποδείξει ότι μια καλά σχεδιασμένη σύνθετη κατασκευή μπορεί να μειώσει την αύξηση της θερμοκρασίας κατά 20% έως 30%, ενισχύοντας σημαντικά το περιθώριο ασφαλείας του προϊόντος.
Η κύρια διαδικασία για την επάργυρη ηλεκτρικές επαφές περιλαμβάνει την εναπόθεση ενός λεπτού στρώματος αργύρου σε ένα υπόστρωμα-όπως χαλκός, ορείχαλκος ή χάλυβας-μέσω ηλεκτροχημικών μεθόδων. Ο βασικός στόχος είναι να επιτευχθεί χαμηλή αντίσταση επαφής και ένας βαθμός αντοχής στη διάβρωση με σχετικά οικονομικό κόστος.
Τα κύρια πλεονεκτήματα των-επιμεταλλωμένων ηλεκτρικών επαφών βρίσκονται στον έλεγχο της αύξησης της θερμοκρασίας και στην αποτελεσματικότητα-κόστους. Όσον αφορά την αύξηση της θερμοκρασίας, η εξαιρετική ηλεκτρική και θερμική αγωγιμότητα του στρώματος αργύρου ελαχιστοποιεί αποτελεσματικά την τοπική θέρμανση στη διεπαφή επαφής. Κατά συνέπεια, οι επαφές με επάργυρο-χρησιμοποιούνται ευρέως σε εφαρμογές όπου είναι απαραίτητος ο έλεγχος της αύξησης της θερμοκρασίας, αλλά οι απαιτήσεις για ηλεκτρική αντοχή δεν είναι υπερβολικά αυστηρές. Για παράδειγμα, η επάργυρη χρησιμοποιείται για τη μετακίνηση των πριτσινιών επαφής σε ορισμένα προϊόντα διακοπτών χαμηλής{-προς-μεσαίας-του εύρους, επιτρέποντας στους κατασκευαστές να πληρούν βασικά πρότυπα απόδοσης, διατηρώντας παράλληλα το κόστος παραγωγής υπό έλεγχο.
Ωστόσο, η επάργυρη για ηλεκτρικές επαφές συνεπάγεται ορισμένους εγγενείς περιορισμούς. Πρώτον, το στρώμα αργύρου είναι τυπικά λεπτό (που κυμαίνεται από λίγα μικρά έως λίγο πάνω από δέκα μικρά). Η συχνή μηχανική κρούση και η διάβρωση του τόξου μπορεί να προκαλέσουν γρήγορη φθορά ή αφαίρεση, εκθέτοντας το υπόστρωμα και οδηγώντας σε απότομη αύξηση της αντίστασης επαφής. Δεύτερον, η πρόσφυση μεταξύ του στρώματος αργύρου και του υποστρώματος εξαρτάται σε μεγάλο βαθμό από τη διαδικασία επιμετάλλωσης. Ο ακατάλληλος έλεγχος των παραμέτρων πριν από την επεξεργασία ή την επιμετάλλωση μπορεί να οδηγήσει σε προβλήματα ποιότητας, όπως ξεφλούδισμα ή ξεφλούδισμα. Επομένως, όταν επιλέγετε μια λύση επάργυρης για επαφές διακόπτη, είναι απαραίτητο να αξιολογείτε αυστηρά τις βασικές παραμέτρους-όπως η συχνότητα λειτουργίας, το ρεύμα φορτίου και η αναμενόμενη ηλεκτρική ζωή-για να προσδιορίσετε το κατάλληλο ελάχιστο πάχος επιμετάλλωσης και τις προδιαγραφές διαδικασίας.
Κατά τη διεξαγωγή δοκιμών ηλεκτρικής αντοχής και την επιλογή υλικών επαφής, είναι απαραίτητο να λαμβάνεται πλήρως υπόψη το συγκεκριμένο περιβάλλον λειτουργίας και οι απαιτήσεις απόδοσης του προϊόντος για να καθοριστεί εάν το υλικό πληροί τις προδιαγραφές σχεδιασμού του διακόπτη. Οι δοκιμές ηλεκτρικής αντοχής θα πρέπει να προσομοιώνουν τις πραγματικές συνθήκες λειτουργίας όσο το δυνατόν περισσότερο, λαμβάνοντας υπόψη παράγοντες όπως ο τύπος φορτίου (αντιστατικό, επαγωγικό ή χωρητικό), η συχνότητα μεταγωγής και η θερμοκρασία και η υγρασία περιβάλλοντος.
Είναι σημαντικό να τονιστεί ότι η επιλογή των υλικών επαφής δεν πρέπει να εστιάζεται αποκλειστικά στο αν είναι "επάργυρα-" ή "σύνθετα". Αντίθετα, πρέπει κανείς να αξιολογήσει διεξοδικά πόσο καλά ευθυγραμμίζεται η απόδοση της επαφής με τις απαιτήσεις της συσκευής στο σύνολό της. Αν και-επαφές υψηλής απόδοσης-όπως π.χδιμεταλλικές ασημένιες επαφές πριτσινιών και οι επαφές πριτσινιού από σύνθετο οξείδιο του αργύρου-μπορεί να έχουν υψηλότερο κόστος μονάδας από τις τυπικές επαφές, προσφέρουν σημαντικά πλεονεκτήματα όσον αφορά την ηλεκτρική αντοχή, την αντίσταση στη συγκόλληση και τη σταθερότητα της αντίστασης επαφής. Για ηλεκτρικά προϊόντα που απαιτούν μεγάλη διάρκεια ζωής, υψηλή αξιοπιστία ή πιστοποίηση ασφάλειας, η υιοθέτηση μιας λύσης επαφής με ασημί πριτσίνια αντιπροσωπεύει συχνά την πιο οικονομικά{3}}αποτελεσματική τεχνική προσέγγιση όταν λαμβάνεται υπόψη η συνολική αξία.
